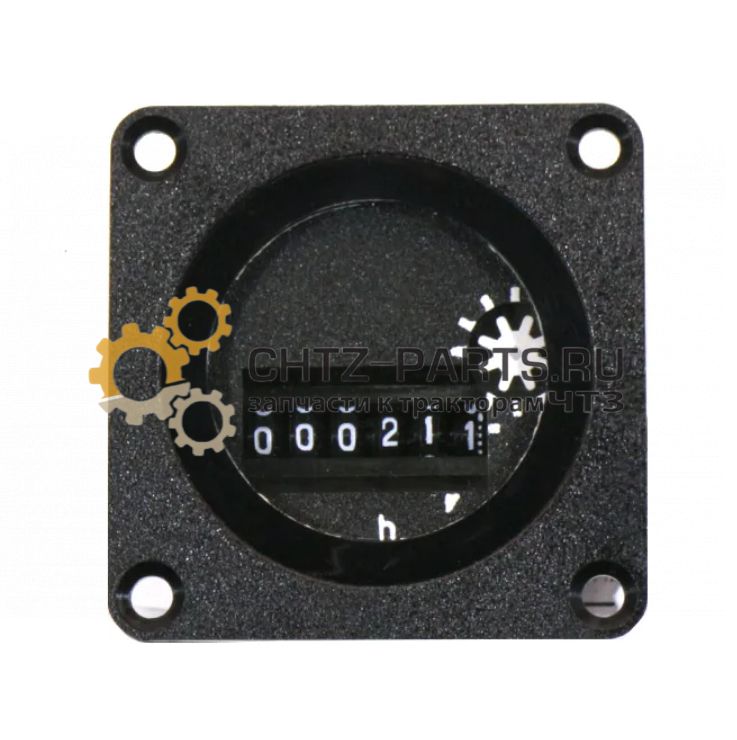

Счетчик моточасов СВН 2-01

Купить

✔ В наличии на складе в Челябинске — отгрузка в день оплаты. Доставка по РФ от 1 дня (СДЭК, Деловые Линии, ПЭК, ЖД).

Счётчик моточасов СВН-2-01 — электронно-механический прибор учёта времени наработки двигателя. Устанавливается на щитке управления тракторов и бульдозеров ЧТЗ: Т-130, Б-130, Т-170, Б-170. Обеспечивает точный контроль отработанных моточасов для своевременного проведения ТО и контроля выработки ресурса. Напряжение питания 12В (бортовая сеть техники ЧТЗ). Показания сохраняются в памяти при отключении питания.

Артикул: СВН-2-01
Напряжение питания: 12В (допустимо 9–15,6В)
Ёмкость счётчика: 99 999,9 ч (цена деления 0,1 ч)
Погрешность: ±0,2% в нормальных условиях, ±0,5% при вибрации/климате
Степень защиты: IP65 (защита от пыли и воды)
Диапазон температур: от –40 до +55°C
Габариты: 60×60×56,5 мм
Масса: 0,15 кг
Применяемость: Т-130, Б-130, Т-170, Б-170 — щиток управления
ТУ: ТУ 25-1865.081-87

Важно по подбору: СВН-2-01 — исполнение на 12В. Для техники с бортовой сетью 24В (ДЭТ-250, ДЭТ-320 и ряд других машин) применяется СВН-2-02 (24В) — это отдельный артикул, не взаимозаменяемый по питанию. Уточняйте напряжение бортовой сети вашей машины перед заказом.

Характеристики

Запчасть — СВН-2-01 Счетчик моточасов

Применяемость — Т-170 Б-170, Т-130 Б-130

Привязка из Каталоги — Щиток управления

Вес, кг — 0,15

Задайте нам вопрос

Telegram Max

2 550 руб. / шт
с НДС 20%

В наличии

Купить

Описание

Доставка

Характеристики

Счётчик моточасов СВН-2-01 (12В) — тракторы и бульдозеры ЧТЗ Т-130, Т-170

Варианты исполнения

Артикул	Напряжение питания	Применяемость
СВН-2-01 (эта страница)	12В (9–15,6В)	Т-130, Б-130, Т-170, Б-170 и другая техника с бортсетью 12В
СВН-2-02	24В	Техника с бортовой сетью 24В — уточняйте при заказе

Технические характеристики СВН-2-01

Напряжение питания (номинальное)	12В постоянного тока (допустимо 9–15,6В)
Ёмкость счётчика	99 999,9 ч (при переполнении — сброс на 00000,0)
Цена деления	0,1 ч (6 минут)
Погрешность	±0,2% в нормальных условиях; ±0,5% при вибрации и климатических воздействиях
Потребляемая мощность	не более 0,2 Вт
Система питания	Двухпроводная
Степень защиты корпуса	IP65 (полная защита от пыли; защита от струи воды)
Диапазон рабочих температур	от –40°C до +55°C
Виброустойчивость	5–100 Гц, ускорение до 50 м/с²
Ударопрочность	до 150 м/с², 10 000 ударов
Габаритные размеры	60 × 60 × 56,5 мм
Масса	0,15 кг
Средний ресурс	10 000 ч
Средний срок службы	10 лет
Гарантийный срок	18 месяцев от даты ввода в эксплуатацию (при наработке не более 1500 ч)
Нормативный документ	ТУ 25-1865.081-87
Группа каталога ЧТЗ	Щиток управления

Применяемость

Модель техники ЧТЗ	Бортовая сеть	Место установки
Т-130, Т-130Б и модификации	12В	Щиток управления в кабине
Б-130 (бульдозер на базе Т-130)	12В	Щиток управления в кабине
Т-170, Т-170М и модификации	12В	Щиток управления в кабине
Б-170, Б10М и модификации	12В	Щиток управления в кабине

Универсальность применения: СВН-2-01 является унифицированным прибором и применяется не только на технике ЧТЗ, но и на другом оборудовании с бортовой сетью 12В: автокраны, экскаваторы, автогрейдеры, компрессоры, дизельные генераторы, станки. Подходит для любого оборудования, где требуется учёт времени наработки для планирования ТО и контроля ресурса.

Положение в машине и назначение

Счётчик СВН-2-01 устанавливается на щитке управления в кабине трактора. Подключается к бортовой сети 12В параллельно с цепью зажигания двигателя — прибор работает только при включённом двигателе и автоматически останавливается при его выключении. Показания накапливаются и фиксируют суммарное время работы двигателя с момента первого включения.

Счётчик моточасов — основной инструмент планирования ТО на технике ЧТЗ. Все регламентные работы (замена масла, фильтров, регулировка клапанов, смазка узлов ходовой и трансмиссии) привязаны к определённым интервалам моточасов согласно сервисной книжке. Без исправного счётчика контроль этих интервалов невозможен — ТО выполняются наугад или с опозданием, что ведёт к ускоренному износу двигателя и трансмиссии.

Конструкция и принцип работы

СВН-2-01 — комбинированный прибор: содержит электронную и электромеханическую части. Электронный узел — плата с навесными компонентами — формирует управляющие импульсы для шагового двигателя. Электромеханическая часть включает шаговый мотор, редуктор и барабанный цифровой индикатор с шестью разрядами (формат XXXXX,X — пять целых и один десятичный). Индикатор механический, что обеспечивает надёжное сохранение показаний без питания — при отключении аккумулятора или разрыве цепи данные не теряются.

Корпус прибора — ударопрочный пластик со степенью защиты IP65: полная защита от пыли и от прямой струи воды. Это критично для условий эксплуатации тракторов ЧТЗ — вибрация, запылённость, температурные перепады от сибирских морозов до летнего зноя. Диапазон рабочих температур от –40 до +55°C перекрывает все климатические зоны применения техники ЧТЗ в России.

Установка и подключение

Инструмент: отвёртка, кусачки, изолента или термоусадка, мультиметр для проверки цепи.

Демонтаж неисправного прибора: отключить клеммы от щитка управления. Выкрутить крепёжные винты или ослабить крепёжное кольцо и извлечь счётчик из посадочного отверстия.
Проверка посадочного места: диаметр отверстия под установку — уточняйте по конкретной модели щитка. При несовпадении размеров — использовать переходную рамку или рассверлить отверстие.
Подключение: СВН-2-01 имеет двухпроводную систему питания. Красный провод (+) — к цепи питания через ключ зажигания (чтобы счётчик работал только при работающем двигателе). Чёрный провод (–) — к массе кузова. Полярность соблюдать строго.
Проверка: запустить двигатель, убедиться, что показания счётчика увеличиваются. Через 6 минут работы показания должны увеличиться на 0,1 ч. Выключить двигатель — показания должны зафиксироваться и не меняться.
Фиксация: закрепить прибор в посадочном отверстии, проложить провода с защитой от перетирания.

⚠ Внимание при подключении: обязательно подключать через цепь зажигания, а не напрямую к аккумулятору — иначе счётчик будет считать время постоянно, в том числе при выключенном двигателе, что делает его показания бесполезными для планирования ТО.

Признаки неисправности и замена

Симптом	Вероятная причина	Действие
Показания не меняются при работающем двигателе	Нет питания на приборе или неисправен сам счётчик	Проверить напряжение на клеммах прибора мультиметром. Если питание есть — заменить счётчик
Показания продолжают расти при выключенном двигателе	Прибор подключён напрямую к аккумулятору, минуя цепь зажигания	Перепроверить схему подключения — подать питание через замок зажигания
Треск, заедание барабанов, зависшие цифры	Механический износ редуктора или барабанов	Замена счётчика. Ремонт в полевых условиях невозможен
Разбитый корпус или треснувшее стекло индикатора	Механическое повреждение	Замена счётчика — нарушена защита IP65, попадание влаги выведет электронику из строя

⚠ Частые ошибки при выборе и эксплуатации:

Путаница СВН-2-01 и СВН-2-02. Внешне приборы идентичны, но СВН-2-01 — на 12В, СВН-2-02 — на 24В. Подключение прибора 12В к бортсети 24В выводит электронику из строя мгновенно. Всегда проверяйте маркировку на корпусе перед установкой.
Подключение не через замок зажигания. Счётчик считает реальное время под напряжением — а не моточасы двигателя. Если подключить напрямую к плюсу аккумулятора, прибор будет накручивать часы круглосуточно.
Игнорирование показаний счётчика. Счётчик — инструмент, а не украшение. Если показания не используются для планирования ТО, смысл его установки теряется. Рекомендуем завести сервисный журнал с фиксацией показаний при каждом виде ТО.
Попытка ремонта в условиях мастерской. Ремонт счётчика возможен только у специализированного предприятия с поверочным оборудованием. Самостоятельное вскрытие нарушает пломбу и лишает прибор статуса поверенного средства измерений.

Сопутствующие запасные части

Щиток управления Т-130 / Т-170 — при замене щитка счётчик переставляется или заменяется новым
Предохранители бортовой сети — при неработающем счётчике первым делом проверить предохранитель цепи питания щитка
Провода и клеммы для подключения — при монтаже нового счётчика

Часто задаваемые вопросы

Что будет, если подключить СВН-2-01 вместо СВН-2-02 на машину с сетью 24В?

Электронная плата выйдет из строя в момент подачи питания — 24В вдвое превышает допустимый максимум 15,6В. Прибор ремонту не подлежит. Всегда проверяйте напряжение бортовой сети: Т-130, Т-170, Б10М работают на 12В, а ДЭТ-250, ДЭТ-320 и ряд других тяжёлых машин — на 24В.

Сохраняются ли показания при снятии аккумулятора?

Да. Индикатор СВН-2-01 механический (барабанный), а не электронный. Показания хранятся механически — положением барабанов — и не зависят от наличия питания. Снятие аккумулятора, разряд, отключение клемм на зиму — всё это не влияет на сохранность данных о наработке.

Нужна ли поверка счётчика СВН-2-01?

СВН-2-01 внесён в Государственный реестр средств измерений. Поверка проводится при выпуске с производства. При эксплуатации на спецтехнике, где счётчик используется для внутреннего учёта ТО, периодическая метрологическая поверка, как правило, не обязательна. Если счётчик используется для расчётов с заказчиком (контроль наработки арендной техники), требования к поверке уточняйте с метрологической службой вашего предприятия.

Что означает «ёмкость 99999,9 ч» — и что происходит при её достижении?

99 999,9 часов — это более 11 лет непрерывной работы. На практике ни один двигатель столько не работает без капитального ремонта. Если показания всё же достигнут предела, счётчик автоматически сбрасывается на 00000,0 и начинает отсчёт заново. Для тракторов ЧТЗ с ресурсом двигателя до капремонта 4000–6000 ч переполнение счётчика не актуально.

Как заказать счётчик и получить в регионе?

Позвоните или напишите, укажите артикул СВН-2-01 и необходимое количество. Склад в Челябинске — отгрузка в день оплаты. Доставка по всей России: СДЭК, Деловые Линии, ПЭК, ЖД. Работаем с предприятиями и сервисными центрами по договору с НДС.
