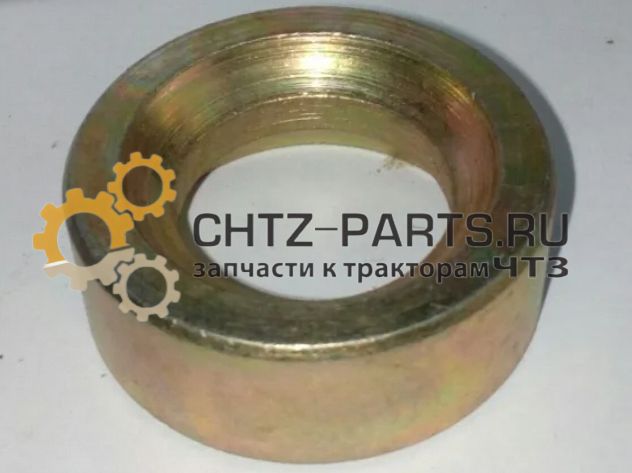

Седло механизма 16134

Купить

Седло 16134 — круглое металлическое седло шаровой гайки, которое запрессовывается в рычаг включения бортового фрикциона тракторов Т-170, Б-170, Т-130, Б-130 и Т10М, Б10М. Обеспечивает точную посадку шаровой гайки в рычаге и передачу усилия управления на нажимную тарелку фрикциона. Схема установки — в каталоге Бортовые фрикционы.

Есть в наличии — уточните количество по телефону

Отгрузка из Челябинска — срок доставки в ваш регион скажем при звонке

Более 10 лет на рынке запчастей ЧТЗ — гарантия на весь товар

Характеристики

Запчасть — 16134 седло

Применяемость — Т10М Б10М, Т-170 Б-170, Т-130 Б-130

Привязка из Каталоги — Муфта сцепления подетально, Бортовые фрикционы, Бортовые фрикционы, Детали муфты сцепления, Бортовой фрикцион

Единица измерения — шт.

77 руб. / шт
с НДС 20%

В наличии

Купить

Описание

Доставка

Характеристики

Применяемость

тракторы и бульдозеры Т-170, Б-170;
тракторы и бульдозеры Т-130, Б-130;
тракторы и бульдозеры Т10М, Б10М.

Технические характеристики

форма — круглое металлическое седло;
установка — запрессовка в рычаг 16202;
количество в узле — 2 шт. (левый и правый фрикцион);
позиция в каталоге — №13 (чертёж бортовых фрикционов);
производитель — ЧТЗ-Уралтрак.

Назначение и роль в механизме управления

Седло 16134 — опорный элемент шарового соединения в механизме включения фрикциона. При сборке рычага оно запрессовывается в рычаг 16202 с помощью оправки. Шаровая гайка садится в седло и при перемещении рычага управления давит на нажимную тарелку фрикциона через упорный шарикоподшипник — фрикцион выключается, соответствующая гусеница теряет привод, трактор поворачивает.

Шаровое соединение нужно по конструктивным причинам: рычаг при работе движется по дуге, а усилие нужно передавать строго по оси нажимной тарелки. Седло 16134 компенсирует угловое несовпадение и исключает перекос нагрузки на подшипник. Без исправного седла шаровая гайка начинает люфтить — управление поворотом становится нечётким, фрикцион включается не полностью.

Когда менять

выработка сферической поверхности седла — шаровая гайка болтается в посадке;
трещины или сколы металла от ударных нагрузок;
ослабление посадки в рычаге — седло начинает проворачиваться;
при замене рычага 16202 — седло меняется вместе с ним;
нечёткое или тугое управление поворотом при исправных тягах и тормозах.

Изношенное седло 16134 нагружает упорный шарикоподшипник боковым усилием — подшипник разрушается раньше срока. Замена седла при каждой разборке фрикциона — правильная практика: деталь недорогая, а последствия износа дорогие.

Есть в наличии. Звоните — ответим по цене и срокам сразу.

Подберём смежные детали фрикциона, если нужен комплект под ремонт.
